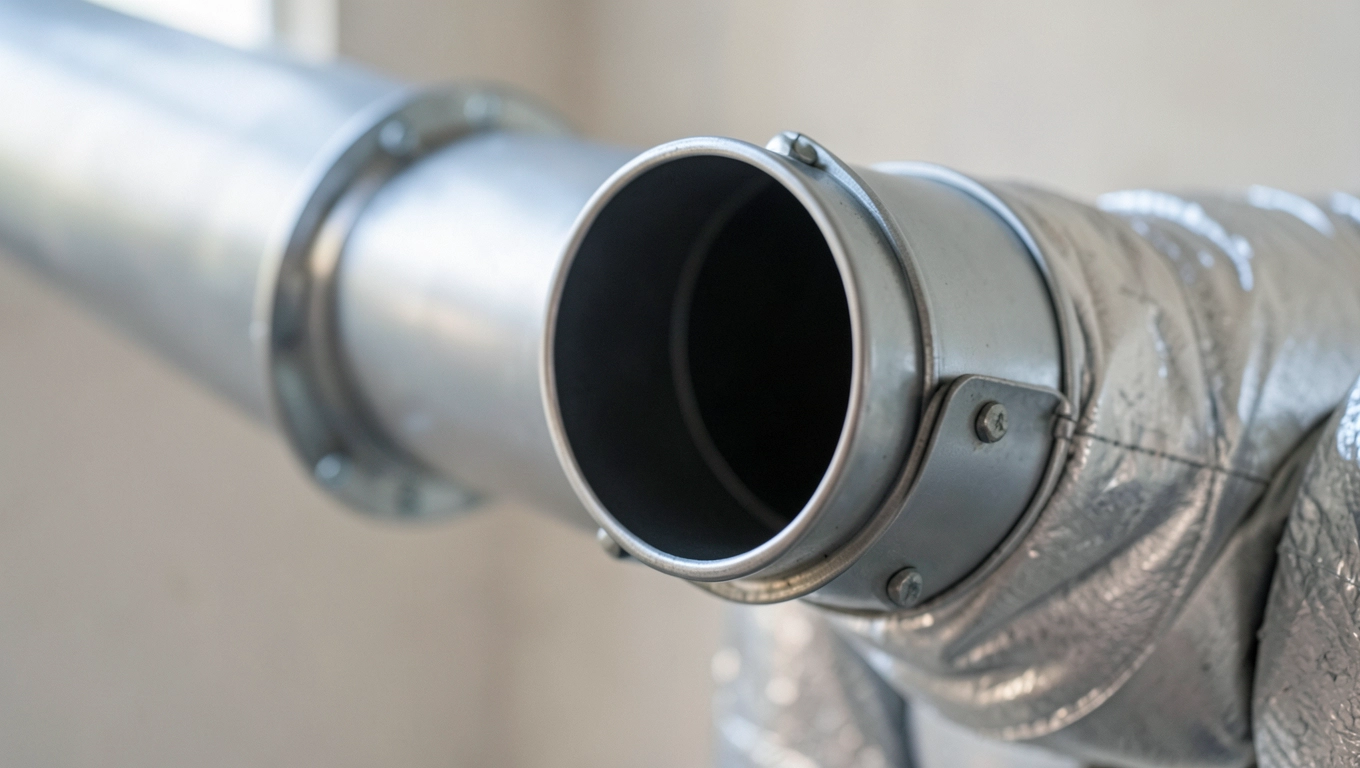

Średnica rury wentylacyjnej – jak dobrać optymalny rozmiar

Masz za sobą właśnie pierwszą próbę skrojenia wentylacji na miarę albo przynajmniej pierwszą poważną rozmowę z ekipą wykończeniową na ten temat i nagle okazuje się, że wybór średnicy rury wentylacyjnej to nie jest, którą załatwia się jednym zdaniem. W głowie roi się od liczb: 100 mm, 125 mm, przepływ w metrach sześciennych na godzinę, ciśnienie statyczne, opory liniowe. Sprawdzasz internet i trafiasz albo na encyklopedyczne definicje bez grama praktycznego zastosowania, albo na gotowe tabelki, które wyglądają, jakby skopiował je automat. Tymczasem jedna nieodpowiednia średnica potrafi zapchać cały układ wentylacyjny w ciągu kilku lat albo skutecznie zniechęcić domowników do otwierania okien z powodu rwącego świstu za ścianą. Wybrałeś właściwe miejsce, żeby odłożyć ten chaos na bok.

• Normy i przepisy dotyczące średnicy rury wentylacyjnej
• Obliczanie średnicy na podstawie strumienia powietrza
• Typowe średnice rur wentylacyjnych w budynkach mieszkalnych
• Wpływ średnicy na ciśnienie i hałas w instalacji
• Montaż i błędy przy doborze średnicy rury wentylacyjnej

Normy i przepisy dotyczące średnicy rury wentylacyjnej

Polskie przepisy budowlane nie pozostawiają wymagają, żeby instalacja wentylacyjna w budynku mieszkalnym zapewniała określoną wymianę powietrza niezależnie od warunków atmosferycznych. Norma PN-B-03430 z 1983 roku, choć formalnie wycofana, wciąż stanowi punkt odniesienia dla projektantów, bo precyzuje minimalne strumienie objętości powietrza dla poszczególnych pomieszczeń. Kuchnia z kuchenką gazową wymaga minimum 70 m³/h, łazienka 50 m³/h, a pokój mieszkalny 30 m³/h przy założeniu wysokości pomieszczenia 2,5-2,8 m. Te liczby nie są arbitralne odpowiadają fizjologicznemu zapotrzebowaniu człowieka na świeże powietrze, które przy spoczynku wynosi około 20-30 m³/h.

W nowym budownictwie coraz częściej stosuje się normę europejską PN-EN 12097, która wprowadza pojęcie szczelności systemów kanałów wentylacyjnych i klasyfikuje je według stopnia nieszczelności. Dla budynków jednorodzinnych najczęściej wystarcza klasa B (nieszczelność do 0,027 l/s·m² przy 400 Pa), ale przy rekuperacji warto rozważyć klasę C lub wyższą, bo każdy przeciek powietrza to de facto zmarnowany strumień a więc i zawrócony pieniądz za ogrzewanie. Norma ta definiuje również minimalne przekroje-poprzeczne kanałów, których nie wolno pomniejszać w miejscach połączeń ani przy zmianach kierunku przepływu.

Z perspektywy praktycznej oznacza to, że dobór średnicy rury wentylacyjnej zawsze zaczyna się od strumienia objętości, a nie od dostępności rur w markecie budowlanym. Jeśli obliczysz, że do łazienki potrzebujesz 50 m³/h, a prędkość przepływu w pionie wentylacyjnym nie może przekraczać 3 m/s (co chroni przed nieprzyjemnym świstem), to z równania ciągłości przepływu Q = v × A wyliczysz wymagany przekrój. Przy v = 3 m/s i Q = 50 m³/h (czyli 0,0139 m³/s) wychodzi przekrój 0,00463 m², co odpowiada średnicy wewnętrznej około 77 mm a zatem absolutne minimum to rura 100 mm, a bezpieczny wybór to 125 mm z zapasem na ewentualne opory miejscowe.

Polecamy rury pp średnice

Prawo budowlane nakłada jeszcze jeden obowiązek: każde pomieszczenie mieszkalne musi mieć co najmniej jedno okno otwierane lub kanał doprowadzający powietrze zewnętrzne, a także kanał wywiewny. Nie można zatem zrealizować wentylacji wywiewnej z samej łazienki bez zapewnienia dopływu nawet najlepiej dobrana średnica rury wentylacyjnej nie zadziała, jeśli wymiana powietrza będzie blokowana na jednym z końców układu. To prosta konsekwencja zasady ciągłości strumienia: tyle samo powietrza musi wpływać, ile wypływa, inaczej powstaje podciśnienie lub nadciśnienie uniemożliwiające prawidłową pracę.

Przepisy określają również maksymalne długości odcinków prostych przed pierwszym opływem lub kratką nie bez powodu. Im dłuższy prosty odcinek rury, tym większy opór liniowy, a ten rośnie wprost proporcjonalnie do długości i odwrotnie proporcjonalnie do średnicy podniesionej do piątej potęgi (formuła Colebrooka-White'a dla przepływów turbulentnych). Dla rury 100 mm o długości 5 m przy przepływie 50 m³/h opór liniowy może wynieść już kilka paskali, co w połączeniu z oporami miejscowymi na kolanach i przejściach skutecznie udusi naturalną wentylację grawitacyjną stąd popularność wentylacji mechanicznej w domach energooszczędnych, gdzie szczelność okien eliminuje naturalny dopływ powietrza.

Obliczanie średnicy na podstawie strumienia powietrza

Punkt wyjścia do każdego obliczenia to nie pytanie „jaka rura będzie najtańsza", lecz „jaki strumień powietrza musi przepłynąć przez tę konkretną gałąź instalacji". Dla budynków mieszkalnych stratę ciśnienia w całym systemie przyjmuje się zazwyczaj w zakresie 30-100 Pa tyle wystarczy, żeby wentylacja grawitacyjna działała przy standardowym przewyższeniu komina wentylacyjnego 1,5-2 m, a dla wentylacji mechanicznej z wentylatorem daje się zapas na opory filtrów i wymiennika ciepła. Wartość ta nie jest arbitralna: producenci rekuperatorów projektują swoje urządzenia pod kątem określonego ciśnienia dyspozycyjnego, a przekroczenie tego limitu oznacza spadek wydajności i wzrost zużycia energii przez silnik.

Polecamy kalkulator doboru średnic rur

Po ustaleniu strumienia objętości Q (w m³/s) i dopuszczalnej prędkości v (w m/s) obliczasz minimalny przekrój A z zależności A = Q / v. Ta formuła jest prosta, ale wymaga świadomego wyboru prędkości v a ta różni się w zależności od miejsca w instalacji. W przewodach głównych (tzw. trzonach) prędkość może sięgać 5-6 m/s bez większego ryzyka hałasu, ale w odgałęzieniach do poszczególnych pomieszczeń zaleca się ograniczenie do 3-4 m/s, a przy kratkach wywiewnych w sypialniach do 1,5-2 m/s. Mechanizm jest tu prosty: przy wyższych prędkościach opory miejscowe (kolana, redukcje, trójniki) generują turbulencje, które przekładają się na generowanie dźwięku im ostrzejszy kąt załamania osi przepływu, tym silniejsze wirowanie i głośniejsza praca instalacji.

Z przekroju obliczasz średnicę zastępczą dla rury okrągłej: d = √(4A/π). Dla strumienia 100 m³/h przy prędkości 3 m/s wychodzi przekrój 0,00926 m² i średnica 108 mm w praktyce stosujesz rurę 125 mm i zmniejszasz prędkość do 2,1 m/s, co daje komfort akustyczny i zapas na opory miejscowe. Przy wentylacji mechanicznej z rekuperacją obliczenia są bardziej złożone, bo uwzględniają opory filtra (typowo 50-150 Pa przy nominalnym przepływie), wymiennika ciepła (30-80 Pa) oraz ewentualnego nawilżacza suma tych oporów musi zmieścić się w ciśnieniu dyspozycyjnym wentylatora.

Alternatywą dla rur okrągłych są kanały o przekroju prostokątnym, spotykane głównie w budynkach użyteczności publicznej, gdzie ograniczenia wysokości stropu wymuszają płaskie prowadzenie. Przekrój zastępczy oblicza się z przybliżonej zależności d = 1,30 × (ab)^0,625 / (a+b)^0,25, gdzie a i b to boki prostokąta. Dla kanału 200×100 mm wychodzi średnica zastępcza około 140 mm ale uwaga: ta wartość jest przybliżona i nie uwzględnia faktu, że kanał płaski generuje większe opory niż rura okrągła o tym samym przekroju hydraulicznym. Dlatego przy przekrojach płaskich stosuje się regułę, że wymiar najkrótszego boku nie powinien być mniejszy niż 1/3 długości boku dłuższego w przeciwnym razie opory wzrastają nawet o 30-40% w porównaniu z obliczeniami teoretycznymi.

Zobacz także Jaka średnica rury do przyłącza wody

Typowe średnice rur wentylacyjnych w budynkach mieszkalnych

W polskim budownictwie jednorodzinnym rynek rur wentylacyjnych jest zdominowany przez kilka średnic, które stanowią de facto standard: 100 mm, 125 mm, 150 mm i 160 mm dla odcinków głównych, a także 200 mm i 250 mm dla pionów zbiorczych i poziomów rozdzielczych w większych instalacjach. Średnica 100 mm sprawdza się doskonale przy pojedynczych wywiewach z łazienki lub toalety, gdzie strumień 50 m³/h przy prędkości do 1,5 m/s zapewnia ciszę i skuteczność. Rura 125 mm to uniwersalny wybór do kuchni (gdzie przy kuchence gazowej potrzeba minimum 70 m³/h, a przy elektrycznej 50 m³/h) oraz do średnich odgałęzień w systemach rozgałęzionych.

Średnica 150 mm pojawia się tam, gdzie strumień powietrza przekracza 150 m³/h na jednym odcinku typowo w systemach z rekuperacją, gdzie jeden kanał obsługuje strefę dzienną z salonem i otwartą kuchnią. Rura 160 mm to z kolei średnica typowa dla kanałów okrągłych stosowanych przez producentów systemów wentylacji mechanicznej, co nie jest przypadkowe: przy prędkości 3 m/s i strumieniu około 200 m³/h ciśnienie dynamiczne pozostaje niskie, a opory miejscowe na połączeniach są minimalne dzięki systemom złączek bayonetowych lub kołnierzowych. System 200 mm służy już zazwyczaj jako przewód zbiorczy, do którego wpływają mniejsze odgałęzienia taka rura przy przepływie 400 m³/h utrzymuje prędkość około 3,5 m/s, co jest kompromisem między rozmiarem a akustyką.

Wybór materiału rury wpływa na dobór średnicy w sposób pośredni, ale istotny. Rury stalowe ocynkowane mają wewnętrzną średnicę nominalnie równą średnicy zewnętrznej pomniejszonej o grubość blachy (typowo 0,5 mm dla blachy 0,5 mm), co przy małych średnicach daje różnicę rzędu 2-3 mm przy 100 mm nominalnych faktyczny przekrój wewnętrzny to około 97 mm, a stratę tę kompensuje się stosując rurę 110 mm. Rury PVC i PP mają ścianki grubsze (3-5 mm przy średnicach 100-160 mm), więc różnica między średnicą nominalną a wewnętrzną sięga 6-10 mm drobna na pierwszy rzut oka, ale przy wielokrotnych redukcjach w całym systemie potrafi skumulować opory przepływu w stopniu wymagającym rekompensaty przez zwiększenie wentylatora o jedną klasę wydajności.

Przy projektowaniu systemu z rozgałęzieniami warto pamiętać o regule stopniowania średnic: nie należy łączyć odcinka 125 mm bezpośrednio z odcinkiem 80 mm, bo gwałtowna redukcja generuje strefę rozszerzenia za kryzą, w której prędkość lokalnie spada, a ciśnienie dynamicznego zamienia się w stratę miejscową. Zasada jest taka: redukcja powinna zachodzić na długości równej co najmniej 1,5-2 średnicom większego przekroju, a najlepiej jeśli miejsce redukcji pokrywa się z kątem załamania trasy, bo przekrój stożka redukcyjnego wyrównuje profile prędkości przed i za zmianą średnicy.

Wpływ średnicy na ciśnienie i hałas w instalacji

Związek między średnicą rury wentylacyjnej a ciśnieniem w instalacji opisuje równanie Darcy'ego-Weisbacha, ale jego sens fizyczny jest prosty nawet bez rozwiązywania go w całości: opór przepływu rośnie dramatycznie przy zmniejszaniu średnicy i maleje przy jej zwiększaniu dokładniej, opór jest odwrotnie proporcjonalny do piątej potęgi średnicy dla przepływów turbulentnych. Praktyczna konsekwencja: zmiana średnicy ze 100 mm na 110 mm (czyli zaledwie 10%) zmniejsza opór o około 30-35%, co przy rekuperatorze o ciśnieniu dyspozycyjnym 150 Pa oznacza, że margines na opory filtrów i wymiennika rośnie z 50 Pa do 80 Pa różnica wystarczająca na dodatkowy filtr F7 lub przedłużenie trasy o kilka metrów bez utraty wydajności.

Hałas generowany przez przepływ powietrza w rurach ma dwa źródła: wirówkę w wentylatorze (dominujące przy niskich częstotliwościach, 125-250 Hz) oraz turbulencje w samych kanałach (wyższe częstotliwości, 500-2000 Hz, potocznie określane jako „świszczenie"). Prędkość przepływu jest tu kluczowa: przy v < 1,5 m/s turbulencje są minimalne i praktycznie niesłyszalne, przy v = 3 m/s pojawiają się delikatne szumy, a przy v > 5 m/s hałas staje się uciążliwy szczególnie w rurach PVC, które mają gładkie, twarde ścianki doskonale odbijające fale akustyczne. Dlatego wentylacja mechaniczna w sypialniach projektuje się z prędkościami nieprzekraczającymi 1,5 m/s na ostatnich odcinkach przed kratką, a same kratki wyposaża się w przepustnice regulacyjne pozwalające na dalsze ograniczenie strumienia w nocy.

Na komfort akustyczny wpływa nie tylko średnica samej rury, lecz także sposób jej prowadzenia i mocowanie. Rura zamontowana sztywno do bez podkładek wibroizolacyjnych przenosi drgania na konstrukcję budynku, która działa jak rezonator szczególnie uciążliwy przy niskich częstotliwościach generowanych przez wirnik wentylatora. W przypadku długich prostych odcinków warto stosować rury elastyczne (flex) jako elementy tłumiące, choć mają one opór przepływu wyższy o 30-50% w porównaniu z rurą sztywną o tej samej średnicy nominalnej kompromis między akustyką a wydajnością, który opłaca się na odcinkach ostatnich 1-2 metrów przed kratką, nie na całej długości instalacji.

Ciśnienie dynamiczne, czyli energia kinetyczna jednostki objętości powietrza p_d = ρ × v²/2 (gdzie ρ to gęstość powietrza, około 1,2 kg/m³ w warunkach pokojowych), rośnie z kwadratem prędkości przy v = 3 m/s wynosi zaledwie 5,4 Pa, ale przy v = 6 m/s już 21,6 Pa. W dużych systemach komercyjnych, gdzie stosuje się prędkości rzędu 8-10 m/s, ciśnienie dynamiczne osiąga 40-60 Pa i staje się porównywalne z oporami liniowymi całej trasy stąd konieczność precyzyjnego bilansowania ciśnień za pomocą przepustnic i damperów. W domu jednorodzinnym ciśnienie dynamiczne rzadko przekracza 10-15 Pa, ale nawet ta wartość wystarczy, żeby przy niewłaściwie dobranej kratce wywiewnej powietrze „strzelało" z impetem, powodując nieprzyjemny podmuch i wznoszenie kurzu.

Montaż i błędy przy doborze średnicy rury wentylacyjnej

Najczęstszym błędem popełnianym przy doborze średnicy jest projektowanie „na oko" zakładanie, że skoro rura 100 mm pasuje do otworu w ścianie, to będzie wystarczająca. W rzeczywistości otwór w ścianie na kanał wentylacyjny ma zazwyczaj wymiary 14×14 cm lub więcej, a więc swobodnie pomieści redukcję z rury 125 mm ale to nie znaczy, że 100 mm wystarczy. Praktyczna zasada: jeśli masz wątpliwości, zwiększ średnicę o jeden rozmiar koszt materiału rośnie o 10-20%, a zysk w postaci niższego oporu i cichszej pracy jest nieproporcjonalnie duży. Taniej jest założyć przepustnicę regulacyjną na początku eksploatacji niż wymieniać całą gałąź po roku, gdy okaże się, że wentylator nie osiąga projektowanego strumienia.

Drugim poważnym błędem jest prowadzenie zbyt długich tras z minimalną średnicą. Przy wentylacji grawitacyjnej każdy metr rury 100 mm wnosi opór rzędu 0,5-1 Pa (zależnie od chropowatości ścianki), więc trasa długości 8 m od pionu do kratki wnosi już 4-8 Pa oporu co przy różnicy ciśnień grawitacyjnych 2-4 Pa (przy różnicy temperatur wewnątrz-zewnątrz 10°C) oznacza, że wentylator grawitacyjny nie ma żadnego zapasu. W praktyce skutkuje to odwróceniem kierunku przepływu zimą (gdy ciąg kominowy jest najsilniejszy) i cofaniem się powietrza z kanałów wywiewnych latem, gdy różnica temperatur się zaciera. Dla tras przekraczających 4-5 m przy wentylacji naturalnej należy bezwzględnie stosować rury minimum 150 mm, a najlepiej wentylację mechaniczną wspomagającą.

Montaż kształtek miejscowych kolan, trójników, redukcji wymaga zachowania odpowiednich odległości między nimi. Zasada jest taka: za każdym kolanem powietrze potrzebuje odcinka prostego o długości co najmniej 3-5 średnic, żeby profil prędkości wyrównał się po perturbacji wywołanej zmianą kierunku. Umieszczenie trójnika bezpośrednio za kolanem skutkuje nierównomiernym podziałem strumienia rura odgałęziona dostaje mniej powietrza, niż wynika z obliczeń, bo większa część strumienia „wpada" w zewnętrzny łuk kolana z powodu siły odśrodkowej. Korekta tego efektu wymaga zwiększenia średnicy trójnika o jeden rozmiar w stosunku do obu kierunków rozwiązanie kosztowne, ale jedyne skuteczne przy wysokich wymaganiach co do równomierności wentylacji.

Izolacja termiczna rur wentylacyjnych w strefie nieogrzewanej (poddasze, piwnica, przestrzeń między stropami) jest często pomijana, a jej brak ma bezpośredni wpływ na skuteczność wentylacji zimą. Rura wentylacyjna wychodząca z ciepłego pomieszczenia na zimne poddasze ochładza przepływające powietrze, zwiększając jego gęstość a tym samym zmniejszając naturalną siłę wyporu odpowiedzialną za ciąg kominowy. Przy izolacji grubości 20 mm wełną mineralną (współczynnik λ ≈ 0,038 W/mK) straty temperatury na odcinku 5 m przy różnicy 20°C między wnętrzem a poddaszem wynoszą mniej niż 1°C, co jest pomijalne. Bez izolacji ubytek może sięgać 5-8°C, co przy wentylacji grawitacyjnej obniża ciąg nawet o 20-30% i tłumaczy, dlaczego wentylacja „nie ciągnie" mimo prawidłowo dobranych średnic.
